подробности продукта

анализ: 98%

Форма: порошок

Цвет: белый

Упаковка: 1 г, 10 г, 100 г, 1000 г

Температура хранения: -20 ° C

Условия оплаты и доставки

Минимальное количество заказа: нет ограничения, это повышает спрос клиентов

цена: $2 0/г

Детали упаковки: волоконный барабан 50 см, 60 см, 50 см мешок с молнией, 1 кг, 5 кг и т. д.

Время доставки: 4-8 дней или в течение 1 месяца

Условия оплаты: л/с, т/т, Вестерн Юнион

Способность поставки: 30 кг/месяц

описание продукта

инъекционный сшитый порошок гиалуроновой кислоты-полидезоксирибонуклеотиды (HA-PDRN) в качестве дермального наполнителя

Сшитые гидрогели ha-pdrn были изготовлены посредством ковалентных взаимодействий между карбоксильными группами ha и аминогруппами pdrn, что привело к желательным свойствам, таким как вязкоупругость, внешний вид, гидратация, разложение, инъективность и биосовместимость. Исследования in vivo на мышях показали, что эти гидрогели поддерживают объем более 24 недель, снижая воспаление и улучшая синтез коллагена, а также демонстрируя долговечность, безопасность и поддержку (рис. 1).

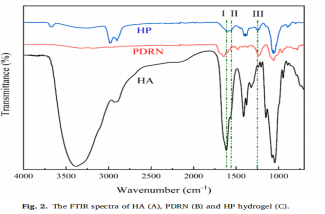

комбинированные спектры гидрогеля ha, PDRN и hp суммированы на рис. 2c. в спектре гидрогеля л.с. ключевые изменения наблюдаются в полосах амида i, амида ii и амида iii. эти полосы, присваиваемые к растяжительной вибрации c = o, вибрации -кон-связи и вибрации c-n связи соответственно, появляются около 1615, 1540 и 1250 см−1. интенсивность поглощения пика амида i уменьшается в гидрогеле hp по сравнению с ha, что предполагает, что карбоксильные группы участвуют в синтезе амида. аналогичным образом, из-за образования амидных связей интенсивность поглощения группы -nh2 в pdrn также ослабевает в гидрогеле hp. Кроме того, увеличение пиков амида ii и амида iii связано со синтезом -кон- в гидрогеле л.с. эти результаты подтверждают, что образование амидной полосы между карбоксильными группами ha и аминогруппами pdrn отвечает за изготовление сшитых гидрогелей hp (рис. 2.).

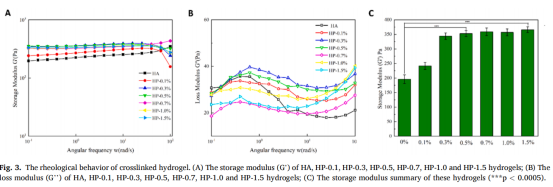

реологическое поведение сшитых гидрогелей HP было исследовано с использованием реометра с управлением деформацией, как показано на рис. 3. показывает значительное увеличение модуля хранения гидрогеля HP по сравнению с чистым сшитым гидрогелем HA, что можно объяснить присутствием pdrn, образуя полупроникающую полимерную сеть.

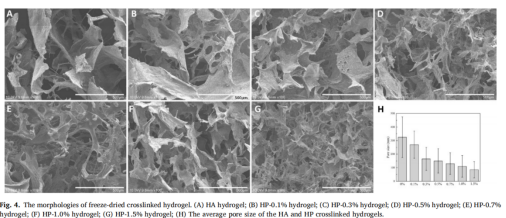

Морфологии лиофилизированных сшитых гидрогелей изучали с помощью сем-визуализации, выявив взаимосвязанную структуру пористой сети во всех образцах, как показано на рис. 4. пористая сеть облегчает инфильтрацию клеток и служит лесом для стимулирования активности резидентных фибробластов и стимулирования путей регенерации ЭКМ. структура пор сшитых гидрогелей HP была плотнее, чем у чистого гидрогеля HA. по мере увеличения концентрации pdrn с 0,1% до 1,5% средний размер пор гидрогелей с л.с. уменьшился с 270±100 мкм до 85±70 мкм, отражая более высокую плотность сшивания.

Рис. 7b показывает красное окрашивание сшитых гидрогелей ha и hp после инъекции, при этом коллаген типа i и типа iii появляется в ярко желтом и зеленом цветах под поляризованным микроскопом соответственно. Через две недели после имплантации коллаген I типа утолщился на границе раздела между имплантированным гидрогелем л.с. и соединительной тканью. Четыре недели спустя было получено скромное количество коллагена, которое проникло по периферии гидрогелей имплантата, при этом виден коллаген типа I и типа III. к 8 неделям коллаген вокруг области имплантации увеличился, причем доля коллагена типа III выше, чем коллаген типа I. чистый сшитый гидрогель ha продемонстрировал аналогичное поведение в течение 8-недельного периода имплантации. однако различия возникли через 16 недель после инъекции: количество пучков коллагеновых волокон внутри гидрогеля л.с. увеличивалось, расширявалось и утолщалось. Гидрогель га, напротив, показал небольшое увеличение качества коллагена, причем доля коллагена типа III выше, чем коллагена типа I. К 24 неделям гидрогель hp содержал больше коллагена, чем гидрогель ha, с более толстыми пучками коллагеновых волокон и более высокой долей коллагена I типа.

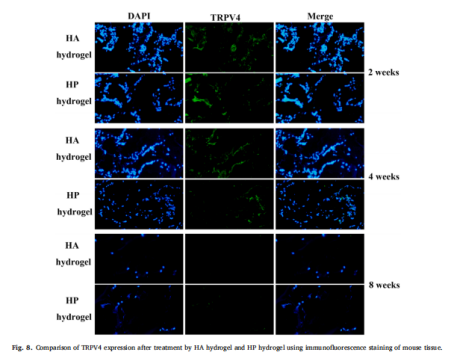

Trpv4-это кальциопроницаемый катионный канал в плазменной мембране, вызванный химической и физической стимуляцией. Когда кожа стимулируется, экспрессия матричных металлопротеиназ (ммп) и воспалительных цитокинов может возрасти. повышение уровня ммп приводит к деградации коллагена и эластичных волокон в коже, способствуя старению кожи. в этой работе экспрессия trpv4 сшитого гидрогеля ha и hp со временем снижалась, а окрашивание зеленого цвета стало незаметным через 8 недель (рис. 8). по сравнению с сшитым гидрогелем ha, сшитый гидрогель hp снижает экспрессию белка trpv4, нейростимуляторного рецептора. Включение pdrn привело к снижению стимуляции и снижению экспрессии ммп и воспалительных цитокинов, что показывает, что гидрогель HP более эффективен в ингибировании старения кожи.

Короче говоря, степень сшивания гидрогеля HP можно регулировать, изменяя концентрации ha и pdrn, при этом гидрогель HP-0,5% идентифицирован как оптимальный наполнитель для дальнейшего применения. эксперименты in vitro подтвердили его пригодность в качестве дермального наполнителя на основе его подходящего внешнего вида, pH, осмолизма, вязкоупругости, биоразлагаемости и силы впрыска. Исследования in vivo показали, что гидрогель HP эффективно способствует увеличению объема для омоложения кожи с помощью простого метода инъекции. эти результаты указывают на то, что гидрогели HP, изготовленные ковалентными связями между карбоксильными группами га и аминогруппами pdrn, имеют потенциал для использования в качестве эффективных дермальных наполнителей.

Ву Си Дальнейшая фармацевтическая компания, ООО

основная продукция

микро пальмитоилетаноламид (горох) (кас 544-31-0)

спермидин тригидрохлорид (кас 334-50-9)

птеростилбен (кас 537-42-8)

лютеолин (кас 491-70-3)

Voglibose (CAS 83480-29-9) JP GMP

почтовый ящик: wuxifurther@gmail.com

Whatsapp: 86 18036885286
